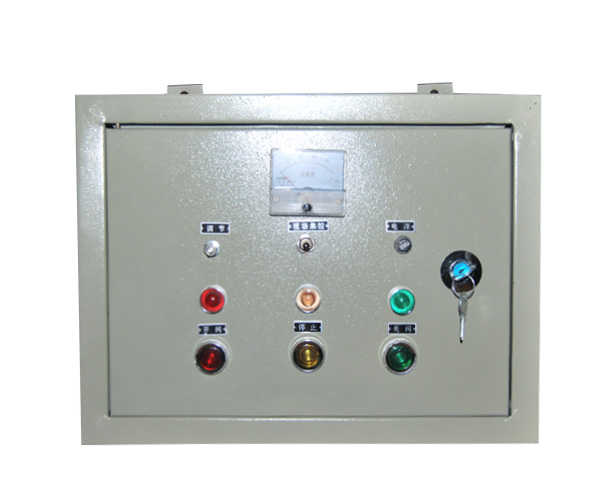

　　箱式電動蝶閥控制器是電動閥門的配套產品，用于控制電動閥門的開啟和關閉。它可以實現現場操作，也可以實現遠程控制，并能從表頭的轉角位置正確地顯示閥門開啟的角度，對于大量使用管道閥門的石油，化工，水電，冶金等工業部門具有不可或缺的意義。

　　1、按電氣原理圖將控制器和電裝聯接好，開啟電源，按工作原理介紹的內容檢查控制器元件功能狀態。

　　2、開度表的調節：先將調整電位器RP2順時針旋轉到頭(注意：要留一點余量，以便過頭而損壞表頭)然后開啟電源，操作閥門到全開位置時，再逆時針旋轉電位器調整開度表與閥門實際開啟度一致即可。

　　3、使用前必須詳細閱讀電裝電氣部分說明書，然后與本控制器相對應連接方可通電調整

　　控制器是由主電路，控制電路和指示電路三部分組成。

　　其工作原理如下：

　　接通電源，指示燈HW亮，表示整機通電。

　　當閥門在“全開”和“全關”之間的位置時，“閥開指示燈”和“閥關指示燈”都不亮。按下按鈕SO，交流接觸器KO吸合，觸點接通電機電源，閥門開啟，當閥門達到“全開”位置時，凸輪觸壓行程開關SLO，使其常閉觸點斷開，使該電路切斷交流接觸器KO斷電停止工作，電機停止轉動。同時SLO的一組常開觸點閉合，閥開指示燈HG亮。表示閥門在“全開”位置。

　　閥門的關閉原理與閥門開啟的原理相同。

　　當開啟或關閉閥門時，如果輸出軸上轉矩超過了轉矩限制機構的動作轉矩時，微動開關STO，STC動作切斷接觸器KO和KC的電源，使電機停止轉動，此時，微動開關STO，STC因受壓而動作合上，過鈕指示燈HY亮表示過轉矩。

　　當開啟或關閉閥門時，隨著線繞電位器旋臂的轉動，通過開度表的電流大小也逐漸改變，從而可以顯示閥門的開閉程度。轉動控制器面板的調整電位器，可以調整開度表的“滿度”。
